磁盘阵列

磁盘阵列（RAID，Redundant Array of Independent Disks）是一种将多个物理硬盘组合在一起形成一个逻辑硬盘组的技术。通过 RAID，可以实现数据冗余、性能提升或两者兼具。RAID 在存储系统中广泛使用，尤其是在服务器和大数据存储环境中，用于提升数据可靠性和性能。

RAID 0（条带化，Striping）

• 特点: 将数据分块并在多个磁盘上并行存储，提升读写性能。
• 优点: 极大提高了读写速度，因为数据在多个磁盘上并行操作。
• 缺点: 没有冗余，任何一个磁盘的损坏都会导致整个 RAID 失效，数据丢失。
• 适用场景: 需要高性能、数据安全性需求不高的场景，比如视频编辑、临时数据存储等。

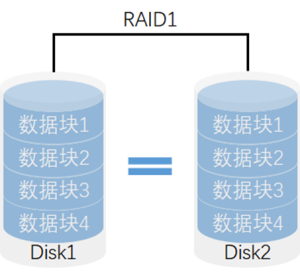

RAID 1（镜像，Mirroring）

• 特点: 将数据完全复制到另一块磁盘上，提供 1:1 的数据冗余。
• 优点: 数据安全性高，任何一个磁盘损坏时，数据仍可以从镜像磁盘中恢复。
• 缺点: 存储效率较低，实际可用存储空间为所有磁盘容量的一半。
• 适用场景: 需要高数据可靠性和快速恢复的场合，比如数据库、操作系统磁盘等。

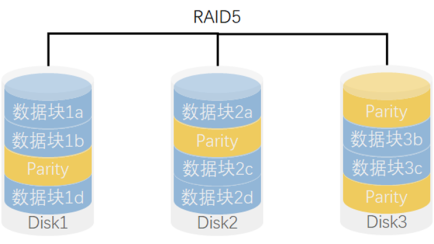

RAID 5（带奇偶校验的条带化，Striping with Parity）

• 特点: 将数据和奇偶校验数据分布在所有磁盘上，提供冗余的同时提升性能。

• 优点: 提供数据冗余，同时存储效率较高（磁盘数量越多，效率越好），能够在一个磁盘损坏的情况下恢复数据。

• 缺点: 写入性能稍差，尤其是在发生设备故障时，重建过程较慢。

• 适用场景: 需要兼顾性能和数据冗余的场景，如文件服务器和应用服务器。

• 写性能*1，读性能*（N-1）

RAID5的核心思想是使用奇偶校验信息来提供数据的冗余备份。当其中一个硬盘驱动器发生故障时，剩余的硬盘驱动器可以通过计算奇偶校验信息来恢复丢失的数据。这种方式既提供了数据冗余和容错能力，又降低了整体存储成本。

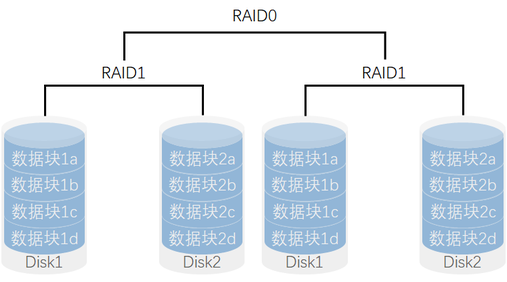

RAID 10（RAID 1+0，镜像与条带化的组合）

• 特点: 将 RAID 1（镜像）和 RAID 0（条带化）结合使用，既提供数据冗余又提升了性能。

• 优点: 既有 RAID 0 的高性能，又有 RAID 1 的高安全性。能够快速恢复数据。

• 缺点: 存储效率较低，要求至少 4 块磁盘，实际可用空间为所有磁盘容量的一半。

• 适用场景: 需要高性能和高冗余的关键应用场景，如数据库、虚拟化环境等。

• 读写性能*N（N为RAID0的硬盘数，此例为2），不能同时坏数据块1a与2a

硬件磁盘阵列（Hardware RAID）

特点

• 专用硬件控制器：硬件 RAID 使用专门的 RAID 控制器卡（RAID Controller），通常是插入主板的 PCIe 扩展卡或者集成在服务器主板上的芯片。该控制器管理磁盘阵列的所有操作并执行 RAID 级别的计算。
• 独立于操作系统：硬件 RAID 完全独立于操作系统，RAID 控制器负责所有 RAID 相关操作，操作系统只看到一个逻辑磁盘。
• 硬件加速：硬件 RAID 卡通常带有专用处理器（ASIC 或 FPGA）和缓存，用来加速 RAID 操作，提高性能

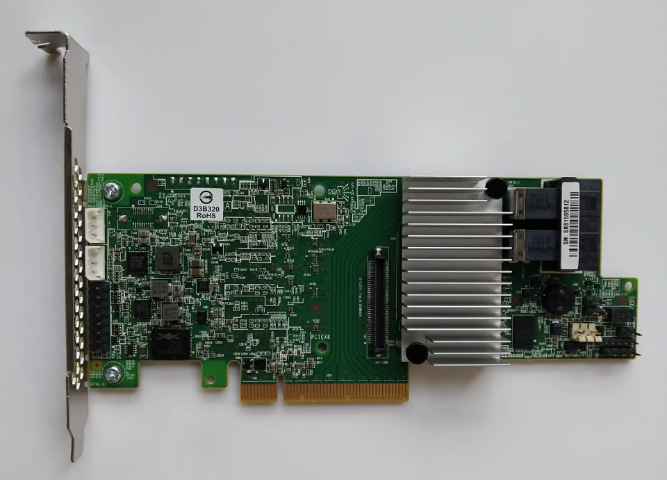

阵列卡

软件磁盘阵列（Software RAID）

特点

• 由操作系统实现：软件 RAID 通过操作系统内核或专门的 RAID 软件来管理和实现 RAID 功能。Linux 的 mdadm、Windows 的动态磁盘管理和 macOS 的磁盘工具等都支持软件 RAID。
• 没有专用硬件：软件 RAID 不需要专用的 RAID 控制器，所有 RAID 计算和管理工作都由主机的 CPU 执行。
• 灵活性高：软件 RAID 通常可以在不同的硬件平台之间迁移，因为 RAID 配置数据存储在磁盘上，而不是特定的控制器中。

硬件 RAID 和软件 RAID 的对比

对比项	硬件 RAID	软件 RAID
实现方式	专用 RAID 控制器	操作系统或软件实现
性能	高，特别是在 RAID 5/6 等级别中	较低，占用主机 CPU 资源
磁盘管理	独立于操作系统，系统只看到一个逻辑磁盘	依赖于操作系统的磁盘管理
成本	高，需购买 RAID 控制器	低，无需额外硬件
功能支持	支持热备盘、硬盘监控、电池缓存等高级功能	功能较少，依赖操作系统提供的功能
灵活性	依赖特定硬件，不易迁移	容易迁移，跨硬件平台使用
故障恢复	控制器损坏可能需要相同型号的控制器	可以在不同硬件上恢复
适用场景	企业级、大型存储系统，数据中心	个人用户、小型服务器，开发测试环境

部署磁盘阵列

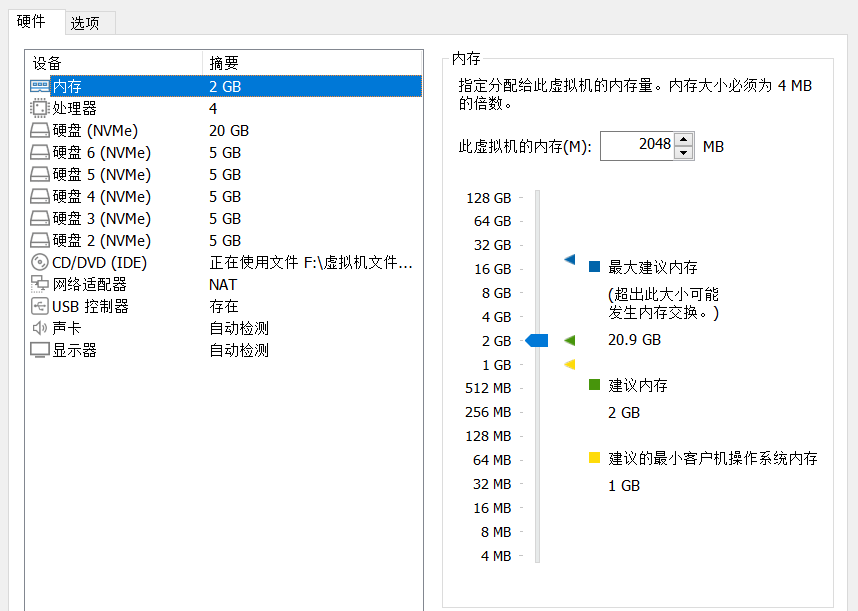

为了后续实验，我们先添加5块全新的磁盘。关机状态下，在虚拟机设置中新增磁盘即可。最好添加完成以后，拍个快照保存一下。方便我们后续多次实验恢复。

mdadm磁盘整列

对于Linux上通过软件的形式构建磁盘整列，我们常用的方式是通过mdadm这个工具来完成。当然对于部分Linux发行版本，mdadm可能没有内置安装好，所以我们需要手动安装一下。

安装mdadm工具

yum是Linux中用于安装软件的工具，可以理解为应用商店

[root@localhost ~]# yum -y install mdadm

mdadm命令

常用参数以及作用

参数	作用
-a	检测设备名称
-n	指定设备数量
-l	指定RAID级别
-C	创建
-v	显示过程
-f	模拟设备损坏
-r	移除设备
-Q	查看摘要信息
-D	查看详细信息
-S	停止RAID磁盘阵列
-x	备份盘数量

RAID 0阵列实验

部署

1. 创建RAID 0阵列

[root@localhost ~]# mdadm -Cv /dev/md0 -a yes -n 2 -l 0 /dev/nvme0n2 /dev/nvme0n3
mdadm: chunk size defaults to 512K
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.
[root@localhost ~]# lsblk
NAME        MAJ:MIN RM  SIZE RO TYPE  MOUNTPOINTS
sr0          11:0    1  1.7G  0 rom
nvme0n1     259:0    0   20G  0 disk
├─nvme0n1p1 259:1    0    1G  0 part  /boot
└─nvme0n1p2 259:2    0   19G  0 part
  ├─rl-root 253:0    0   17G  0 lvm   /
  └─rl-swap 253:1    0    2G  0 lvm   [SWAP]
nvme0n2     259:3    0    5G  0 disk
└─md0         9:0    0   10G  0 raid0
nvme0n3     259:4    0    5G  0 disk
└─md0         9:0    0   10G  0 raid0
nvme0n4     259:5    0    5G  0 disk
nvme0n5     259:6    0    5G  0 disk
nvme0n6     259:7    0    5G  0 disk

通过lsblk命令检查RAID 0阵列创建情况

2. 格式化文件系统

[root@localhost ~]# mkfs.ext4 /dev/md0
mke2fs 1.46.5 (30-Dec-2021)
/dev/md0 contains a ext4 file system
        last mounted on Wed Nov 13 15:48:49 2024
Proceed anyway? (y,N) y
Creating filesystem with 2618880 4k blocks and 655360 inodes
Filesystem UUID: 8d1dcad6-2788-40db-8dbd-55b5b7105dbc
Superblock backups stored on blocks:
        32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632

Allocating group tables: done
Writing inode tables: done
Creating journal (16384 blocks): done
Writing superblocks and filesystem accounting information: done

3. 创建挂载点，并对设备进行挂载

[root@localhost ~]# mkdir /mnt/RAID0
[root@localhost ~]# mount /dev/md0 /mnt/RAID0
[root@localhost ~]# df -h
Filesystem           Size  Used Avail Use% Mounted on
devtmpfs             4.0M     0  4.0M   0% /dev
tmpfs                872M     0  872M   0% /dev/shm
tmpfs                349M  6.3M  343M   2% /run
/dev/mapper/rl-root   17G  1.7G   16G  10% /
/dev/nvme0n1p1       960M  261M  700M  28% /boot
tmpfs                175M     0  175M   0% /run/user/0
/dev/md0             9.8G   24K  9.3G   1% /mnt/RAID0

# mount为临时挂载，也可以将挂载信息写入/etc/fstab文件中，进行永久挂载
[root@localhost ~]# echo "/dev/md0 /mnt/RAID0 ext4 defaults 0 0" >> /etc/fstab
[root@localhost ~]# mount -a
mount: (hint) your fstab has been modified, but systemd still uses
       the old version; use 'systemctl daemon-reload' to reload.
[root@localhost ~]# systemctl daemon-reload
[root@localhost ~]# mount -a
[root@localhost ~]# df -h
Filesystem           Size  Used Avail Use% Mounted on
devtmpfs             4.0M     0  4.0M   0% /dev
tmpfs                872M     0  872M   0% /dev/shm
tmpfs                349M  6.3M  343M   2% /run
/dev/mapper/rl-root   17G  1.7G   16G  10% /
/dev/nvme0n1p1       960M  261M  700M  28% /boot
tmpfs                175M     0  175M   0% /run/user/0
/dev/md0             9.8G   24K  9.3G   1% /mnt/RAID0

# 确保fstab文件中的内容格式正确

4. 查看/dev/md0磁盘阵列的详细信息

[root@localhost ~]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Nov 14 16:10:58 2024
        Raid Level : raid0
        Array Size : 10475520 (9.99 GiB 10.73 GB)
      Raid Devices : 2
     Total Devices : 2
       Persistence : Superblock is persistent

       Update Time : Thu Nov 14 16:10:58 2024
             State : clean
    Active Devices : 2
   Working Devices : 2
    Failed Devices : 0
     Spare Devices : 0

            Layout : original
        Chunk Size : 512K

Consistency Policy : none

              Name : localhost.localdomain:0  (local to host localhost.localdomain)
              UUID : 25a30480:323ceeda:d3d95a78:0f5321f7
            Events : 0

    Number   Major   Minor   RaidDevice State
       0     259        3        0      active sync   /dev/nvme0n2
       1     259        4        1      active sync   /dev/nvme0n3

部分字段解释：

Number: 这个字段表示每个磁盘在 RAID 阵列中的编号（从 0 开始）。这是 RAID 阵列中每个设备的索引或设备号。

Major: 这是设备文件的主设备号（major number），它用于标识设备的类型。不同的主设备号通常对应不同的驱动程序或设备类别。

Minor: 这是设备文件的次设备号（minor number），用于标识同一类型设备中的不同实例。主设备号和次设备号共同唯一标识系统中的一个设备。

RaidDevice: 这是设备在 RAID 阵列中的逻辑设备编号。通常从 0 开始，表示该设备在 RAID 阵列中的顺序。

State: 表示 RAID 阵列中该设备的当前状态。常见状态如下：

• active sync: 表示该设备处于活动状态，并且与 RAID 阵列中的其他设备同步。
• faulty: 表示设备出现故障，不能正常工作。
• spare: 表示该设备是热备盘，当其他设备故障时可自动替换。

set-A / set-B: 这可能是与 RAID 10 或其他多组 RAID 配置相关的信息，表示该磁盘属于某个 RAID 子组或镜像组。例如，set-A 和 set-B 可能表示 RAID 10 配置中的两个镜像组。

/dev/nvme0nX: 这是设备的名称，表示设备在系统中的路径。在这里，设备是 NVMe 协议的磁盘（例如，/dev/nvme0n2）。不同的数字后缀（例如 n2, n3 等）表示不同的 NVMe 设备。

测试

通过fio磁盘测试工具来测试我们的RAID 0阵列的读写情况

[root@localhost ~]# yum install -y fio

单块硬盘测试

# 先挂载单块硬盘
[root@localhost ~]# mkdir /mnt/test
[root@localhost ~]# mkfs.ext4 /dev/nvme0n4
mke2fs 1.46.5 (30-Dec-2021)
Creating filesystem with 1310720 4k blocks and 327680 inodes
Filesystem UUID: 0694e52f-3816-4223-b51b-6600bf32bb21
Superblock backups stored on blocks:
        32768, 98304, 163840, 229376, 294912, 819200, 884736

Allocating group tables: done
Writing inode tables: done
Creating journal (16384 blocks): done
Writing superblocks and filesystem accounting information: done

[root@localhost ~]# mount /dev/nvme0n4 /mnt/test
[root@localhost ~]# df -h
Filesystem           Size  Used Avail Use% Mounted on
devtmpfs             4.0M     0  4.0M   0% /dev
tmpfs                872M     0  872M   0% /dev/shm
tmpfs                349M  6.3M  343M   2% /run
/dev/mapper/rl-root   17G  1.7G   16G  10% /
/dev/nvme0n1p1       960M  261M  700M  28% /boot
tmpfs                175M     0  175M   0% /run/user/0
/dev/md0             9.8G   24K  9.3G   1% /mnt/RAID0
/dev/nvme0n4         4.9G   24K  4.6G   1% /mnt/test

# 开始测试
[root@localhost test]# fio --name=write_test --filename=/mnt/test/testfile --size=1G --bs=1M --rw=write --direct=1 --numjobs=1
write_test: (g=0): rw=write, bs=(R) 1024KiB-1024KiB, (W) 1024KiB-1024KiB, (T) 1024KiB-1024KiB, i                                                                   oengine=psync, iodepth=1
fio-3.35
Starting 1 process
write_test: Laying out IO file (1 file / 1024MiB)

write_test: (groupid=0, jobs=1): err= 0: pid=29670: Thu Nov 14 16:51:32 2024
  write: IOPS=1404, BW=1405MiB/s (1473MB/s)(1024MiB/729msec); 0 zone resets
    clat (usec): min=570, max=2700, avg=694.62, stdev=136.39
     lat (usec): min=588, max=2709, avg=710.02, stdev=136.41
    clat percentiles (usec):
     |  1.00th=[  586],  5.00th=[  594], 10.00th=[  603], 20.00th=[  619],
     | 30.00th=[  635], 40.00th=[  652], 50.00th=[  668], 60.00th=[  693],
     | 70.00th=[  709], 80.00th=[  742], 90.00th=[  783], 95.00th=[  848],
     | 99.00th=[ 1057], 99.50th=[ 1450], 99.90th=[ 2409], 99.95th=[ 2704],
     | 99.99th=[ 2704]
   bw (  MiB/s): min= 1400, max= 1400, per=99.67%, avg=1400.00, stdev= 0.00, samples=1
   iops        : min= 1400, max= 1400, avg=1400.00, stdev= 0.00, samples=1
  lat (usec)   : 750=83.11%, 1000=15.53%
  lat (msec)   : 2=1.07%, 4=0.29%
  cpu          : usr=0.14%, sys=8.52%, ctx=1024, majf=0, minf=8
  IO depths    : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
     submit    : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     complete  : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     issued rwts: total=0,1024,0,0 short=0,0,0,0 dropped=0,0,0,0
     latency   : target=0, window=0, percentile=100.00%, depth=1

Run status group 0 (all jobs):
  WRITE: bw=1405MiB/s (1473MB/s), 1405MiB/s-1405MiB/s (1473MB/s-1473MB/s), io=1024MiB (1074MB),                                                                    run=729-729msec

Disk stats (read/write):
  nvme0n4: ios=0/1793, merge=0/6, ticks=0/1173, in_queue=1173, util=86.50%

RAID 0测试

[root@localhost RAID0]# fio --name=write_test --filename=/mnt/RAID0/testfile --size=1G --bs=1M --rw=write --d                                                                                               irect=1 --numjobs=1
write_test: (g=0): rw=write, bs=(R) 1024KiB-1024KiB, (W) 1024KiB-1024KiB, (T) 1024KiB-1024KiB, ioengine=psync                                                                                               , iodepth=1
fio-3.35
Starting 1 process
write_test: Laying out IO file (1 file / 1024MiB)

write_test: (groupid=0, jobs=1): err= 0: pid=29232: Thu Nov 14 16:40:26 2024
  write: IOPS=1314, BW=1315MiB/s (1378MB/s)(1024MiB/779msec); 0 zone resets
    clat (usec): min=513, max=3382, avg=737.41, stdev=259.09
     lat (usec): min=527, max=3469, avg=759.04, stdev=265.36
    clat percentiles (usec):
     |  1.00th=[  537],  5.00th=[  570], 10.00th=[  578], 20.00th=[  611],
     | 30.00th=[  627], 40.00th=[  660], 50.00th=[  676], 60.00th=[  709],
     | 70.00th=[  758], 80.00th=[  824], 90.00th=[  898], 95.00th=[  963],
     | 99.00th=[ 2147], 99.50th=[ 2540], 99.90th=[ 3294], 99.95th=[ 3392],
     | 99.99th=[ 3392]
   bw (  MiB/s): min= 1275, max= 1275, per=97.03%, avg=1275.45, stdev= 0.00, samples=1
   iops        : min= 1275, max= 1275, avg=1275.00, stdev= 0.00, samples=1
  lat (usec)   : 750=69.43%, 1000=26.86%
  lat (msec)   : 2=2.34%, 4=1.37%
  cpu          : usr=0.39%, sys=9.77%, ctx=1024, majf=0, minf=10
  IO depths    : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
     submit    : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     complete  : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     issued rwts: total=0,1024,0,0 short=0,0,0,0 dropped=0,0,0,0
     latency   : target=0, window=0, percentile=100.00%, depth=1

Run status group 0 (all jobs):
  WRITE: bw=1315MiB/s (1378MB/s), 1315MiB/s-1315MiB/s (1378MB/s-1378MB/s), io=1024MiB (1074MB), run=779-779ms                                                                                               ec

Disk stats (read/write):
    md0: ios=0/1660, merge=0/0, ticks=0/1229, in_queue=1229, util=86.06%, aggrios=0/1024, aggrmerge=0/0, aggr                                                                                               ticks=0/703, aggrin_queue=703, aggrutil=86.57%
  nvme0n2: ios=0/1024, merge=0/0, ticks=0/702, in_queue=702, util=86.57%
  nvme0n3: ios=0/1024, merge=0/0, ticks=0/705, in_queue=705, util=86.57%

由此可以看出，似乎单块磁盘和RAID 0的写入速度是差不多一样的。按道理来说，RAID 0是将数据分散在两块磁盘上，写入速度理应翻倍。但是由于这是虚拟机，使用我们自己电脑的物理磁盘，我们的物理硬盘只有一块，所以这里看不到RAID 0的双倍读写速度的效果。

删除磁盘阵列

# 先取消挂载，如果写入到fstab文件中，要记得删除
[root@localhost ~]# umount /dev/md0
# 停止磁盘整列
[root@localhost ~]# mdadm -S /dev/md0
mdadm: stopped /dev/md0
# 删除阵列中的数据块信息
[root@localhost ~]# mdadm --zero-superblock /dev/nvme0n2 /dev/nvme0n3
# 检查磁盘情况
[root@localhost ~]# lsblk
NAME        MAJ:MIN RM  SIZE RO TYPE MOUNTPOINTS
sr0          11:0    1  1.7G  0 rom
nvme0n1     259:0    0   20G  0 disk
├─nvme0n1p1 259:1    0    1G  0 part /boot
└─nvme0n1p2 259:2    0   19G  0 part
  ├─rl-root 253:0    0   17G  0 lvm  /
  └─rl-swap 253:1    0    2G  0 lvm  [SWAP]
nvme0n2     259:3    0    5G  0 disk
nvme0n3     259:4    0    5G  0 disk
nvme0n4     259:5    0    5G  0 disk /mnt/test
nvme0n5     259:6    0    5G  0 disk
nvme0n6     259:7    0    5G  0 disk

RAID 1阵列实验

部署

按照上面实验中的方式，创建RAID1阵列以及完成挂载

[root@localhost ~]# mdadm -Cv /dev/md0 -a yes -n 2 -l 1 /dev/nvme0n2 /dev/nvme0n3
mdadm: Note: this array has metadata at the start and
    may not be suitable as a boot device.  If you plan to
    store '/boot' on this device please ensure that
    your boot-loader understands md/v1.x metadata, or use
    --metadata=0.90
mdadm: size set to 5237760K
Continue creating array? y
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.
[root@localhost ~]# lsblk
NAME        MAJ:MIN RM  SIZE RO TYPE  MOUNTPOINTS
sr0          11:0    1  1.7G  0 rom
nvme0n1     259:0    0   20G  0 disk
├─nvme0n1p1 259:1    0    1G  0 part  /boot
└─nvme0n1p2 259:2    0   19G  0 part
  ├─rl-root 253:0    0   17G  0 lvm   /
  └─rl-swap 253:1    0    2G  0 lvm   [SWAP]
nvme0n2     259:3    0    5G  0 disk
└─md0         9:0    0    5G  0 raid1
nvme0n3     259:4    0    5G  0 disk
└─md0         9:0    0    5G  0 raid1
nvme0n4     259:5    0    5G  0 disk  /mnt/test
nvme0n5     259:6    0    5G  0 disk
nvme0n6     259:7    0    5G  0 disk
[root@localhost ~]# mkfs.ext4 /dev/md0
mke2fs 1.46.5 (30-Dec-2021)
/dev/md0 contains a ext4 file system
        last mounted on /mnt/RAID0 on Thu Nov 14 16:39:48 2024
Proceed anyway? (y,N) y
Creating filesystem with 1309440 4k blocks and 327680 inodes
Filesystem UUID: fa3601df-6ddb-4471-afcc-fbf501a8e891
Superblock backups stored on blocks:
        32768, 98304, 163840, 229376, 294912, 819200, 884736

Allocating group tables: done
Writing inode tables: done
Creating journal (16384 blocks): done
Writing superblocks and filesystem accounting information: done

[root@localhost ~]# mkdir /mnt/RAID1
[root@localhost ~]# mount /dev/md0 /mnt/RAID1
[root@localhost ~]# df -h
Filesystem           Size  Used Avail Use% Mounted on
devtmpfs             4.0M     0  4.0M   0% /dev
tmpfs                872M     0  872M   0% /dev/shm
tmpfs                349M  6.3M  343M   2% /run
/dev/mapper/rl-root   17G  1.7G   16G  10% /
/dev/nvme0n1p1       960M  261M  700M  28% /boot
tmpfs                175M     0  175M   0% /run/user/0
/dev/nvme0n4         4.9G  1.1G  3.6G  22% /mnt/test
/dev/md0             4.9G   24K  4.6G   1% /mnt/RAID1

注意最后的磁盘大小，我们将使用两块大小为5G的磁盘创建RAID1阵列。但是发现最后的磁盘大小还是5G，这也验证了RAID 1的特性，两块磁盘存放一样的数据，将数据镜像化，所以可用空间也会打对折

磁盘写入测试

[root@localhost ~]# fio --name=write_test --filename=/mnt/RAID1/testfile --size=1G --bs=1M --rw=write --direct=1 --numjobs=1
write_test: (g=0): rw=write, bs=(R) 1024KiB-1024KiB, (W) 1024KiB-1024KiB, (T) 1024KiB-1024KiB, ioengine=psync, iodepth=1
fio-3.35
Starting 1 process
write_test: Laying out IO file (1 file / 1024MiB)
Jobs: 1 (f=1)
write_test: (groupid=0, jobs=1): err= 0: pid=29656: Thu Nov 14 16:48:10 2024
  write: IOPS=726, BW=727MiB/s (762MB/s)(1024MiB/1409msec); 0 zone resets
    clat (usec): min=1057, max=6693, avg=1349.52, stdev=401.77
     lat (usec): min=1074, max=6748, avg=1372.68, stdev=404.55
    clat percentiles (usec):
     |  1.00th=[ 1090],  5.00th=[ 1156], 10.00th=[ 1172], 20.00th=[ 1205],
     | 30.00th=[ 1221], 40.00th=[ 1237], 50.00th=[ 1270], 60.00th=[ 1303],
     | 70.00th=[ 1336], 80.00th=[ 1385], 90.00th=[ 1500], 95.00th=[ 1713],
     | 99.00th=[ 3097], 99.50th=[ 3884], 99.90th=[ 5866], 99.95th=[ 6718],
     | 99.99th=[ 6718]
   bw (  KiB/s): min=716800, max=763904, per=99.48%, avg=740352.00, stdev=33307.56, samples=2
   iops        : min=  700, max=  746, avg=723.00, stdev=32.53, samples=2
  lat (msec)   : 2=96.58%, 4=2.93%, 10=0.49%
  cpu          : usr=0.36%, sys=7.53%, ctx=1031, majf=0, minf=9
  IO depths    : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
     submit    : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     complete  : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     issued rwts: total=0,1024,0,0 short=0,0,0,0 dropped=0,0,0,0
     latency   : target=0, window=0, percentile=100.00%, depth=1

Run status group 0 (all jobs):
  WRITE: bw=727MiB/s (762MB/s), 727MiB/s-727MiB/s (762MB/s-762MB/s), io=1024MiB (1074MB), run=1409-1409msec

Disk stats (read/write):
    md0: ios=0/2009, merge=0/0, ticks=0/2531, in_queue=2531, util=92.94%, aggrios=0/2050, aggrmerge=0/0, aggrticks=0/2499, aggrin_queue=2500, aggrutil=91.91%
  nvme0n2: ios=0/2050, merge=0/0, ticks=0/2476, in_queue=2477, util=91.91%
  nvme0n3: ios=0/2050, merge=0/0, ticks=0/2522, in_queue=2523, util=91.91%

从测试结果中可以看见，RAID 1阵列的磁盘写入速度会比单块磁盘相对慢一点，因为RAID 1阵列是将一份数据写入两遍。

RAID 10阵列实验

建议恢复快照到磁盘刚添加磁盘的状态。最少需要4块额外的硬盘

部署

1. 创建RAID 10阵列

[root@localhost ~]# mdadm -Cv /dev/md0 -a yes -n 4 -l 10 /dev/nvme0n2 /dev/nvme0n3 /dev/nvme0n4 /dev/nvme0n5
mdadm: layout defaults to n2
mdadm: layout defaults to n2
mdadm: chunk size defaults to 512K
mdadm: size set to 5237760K
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.
[root@localhost ~]# mkfs.ext4 /dev/md0
mke2fs 1.46.5 (30-Dec-2021)
Creating filesystem with 2618880 4k blocks and 655360 inodes
Filesystem UUID: bd12aabd-52c7-41c3-81b8-bfb89a8ee580
Superblock backups stored on blocks:
        32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632

Allocating group tables: done
Writing inode tables: done
Creating journal (16384 blocks): done
Writing superblocks and filesystem accounting information: done

[root@localhost ~]# mkdir /mnt/RAID10
[root@localhost ~]# mount /dev/md0 /mnt/RAID10
[root@localhost ~]# df -h
Filesystem           Size  Used Avail Use% Mounted on
devtmpfs             4.0M     0  4.0M   0% /dev
tmpfs                872M     0  872M   0% /dev/shm
tmpfs                349M  6.3M  343M   2% /run
/dev/mapper/rl-root   17G  1.7G   16G  10% /
/dev/nvme0n1p1       960M  261M  700M  28% /boot
tmpfs                175M     0  175M   0% /run/user/0
/dev/md0             9.8G   24K  9.3G   1% /mnt/RAID10
# 这里可以看到，虽然我们使用了4块大小为5G的硬盘，但是最后的实际大小只有10G。

2. 检查整列情况

[root@localhost ~]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Nov 14 17:07:34 2024
        Raid Level : raid10
        Array Size : 10475520 (9.99 GiB 10.73 GB)
     Used Dev Size : 5237760 (5.00 GiB 5.36 GB)
      Raid Devices : 4
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Thu Nov 14 17:21:26 2024
             State : clean
    Active Devices : 4
   Working Devices : 4
    Failed Devices : 0
     Spare Devices : 0

            Layout : near=2
        Chunk Size : 512K

Consistency Policy : resync

              Name : localhost.localdomain:0  (local to host localhost.localdomain)
              UUID : 7011a5e6:862c3556:6bbba92b:8a61ce4e
            Events : 17

    Number   Major   Minor   RaidDevice State
       0     259        3        0      active sync set-A   /dev/nvme0n2
       1     259        4        1      active sync set-B   /dev/nvme0n3
       2     259        5        2      active sync set-A   /dev/nvme0n4
       3     259        6        3      active sync set-B   /dev/nvme0n5

磁盘写入测试

[root@localhost RAID10]# fio --name=write_test --filename=/mnt/RAID10/testfile --size=1G --bs=1M --rw=write --direct=1 --numjobs=1
write_test: (g=0): rw=write, bs=(R) 1024KiB-1024KiB, (W) 1024KiB-1024KiB, (T) 1024KiB-1024KiB, ioengine=psync, iodepth=1
fio-3.35
Starting 1 process
write_test: Laying out IO file (1 file / 1024MiB)
Jobs: 1 (f=1)
write_test: (groupid=0, jobs=1): err= 0: pid=27150: Thu Nov 14 17:29:34 2024
  write: IOPS=715, BW=715MiB/s (750MB/s)(1024MiB/1432msec); 0 zone resets
    clat (usec): min=1122, max=5646, avg=1373.87, stdev=264.26
     lat (usec): min=1140, max=5741, avg=1395.28, stdev=266.74
    clat percentiles (usec):
     |  1.00th=[ 1156],  5.00th=[ 1205], 10.00th=[ 1221], 20.00th=[ 1254],
     | 30.00th=[ 1287], 40.00th=[ 1303], 50.00th=[ 1336], 60.00th=[ 1369],
     | 70.00th=[ 1401], 80.00th=[ 1450], 90.00th=[ 1516], 95.00th=[ 1614],
     | 99.00th=[ 2040], 99.50th=[ 2606], 99.90th=[ 5669], 99.95th=[ 5669],
     | 99.99th=[ 5669]
   bw (  KiB/s): min=733184, max=737852, per=100.00%, avg=735518.00, stdev=3300.77, samples=2
   iops        : min=  716, max=  720, avg=718.00, stdev= 2.83, samples=2
  lat (msec)   : 2=98.73%, 4=1.07%, 10=0.20%
  cpu          : usr=0.49%, sys=6.57%, ctx=1026, majf=0, minf=10
  IO depths    : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
     submit    : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     complete  : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
     issued rwts: total=0,1024,0,0 short=0,0,0,0 dropped=0,0,0,0
     latency   : target=0, window=0, percentile=100.00%, depth=1

Run status group 0 (all jobs):
  WRITE: bw=715MiB/s (750MB/s), 715MiB/s-715MiB/s (750MB/s-750MB/s), io=1024MiB (1074MB), run=1432-1432msec

Disk stats (read/write):
    md0: ios=0/1984, merge=0/0, ticks=0/2554, in_queue=2554, util=93.47%, aggrios=0/1024, aggrmerge=0/0, aggrticks=0/1284, aggrin_queue=1284, aggrutil=92.57%
  nvme0n4: ios=0/1024, merge=0/0, ticks=0/1272, in_queue=1272, util=92.31%
  nvme0n2: ios=0/1024, merge=0/0, ticks=0/1277, in_queue=1278, util=92.31%
  nvme0n5: ios=0/1024, merge=0/0, ticks=0/1312, in_queue=1312, util=92.57%
  nvme0n3: ios=0/1024, merge=0/0, ticks=0/1277, in_queue=1277, util=92.31%

损坏磁盘阵列及修复

在确认有一块物理硬盘设备出现损坏而不能继续正常使用后，应该使用mdadm命令将其移除，然后查看RAID磁盘阵列的状态，可以发现状态已经改变。

[root@localhost RAID10]# mdadm /dev/md0 -f /dev/nvme0n2
mdadm: set /dev/nvme0n2 faulty in /dev/md0
[root@localhost RAID10]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Nov 14 17:07:34 2024
        Raid Level : raid10
        Array Size : 10475520 (9.99 GiB 10.73 GB)
     Used Dev Size : 5237760 (5.00 GiB 5.36 GB)
      Raid Devices : 4
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Fri Nov 15 10:05:55 2024
             State : clean, degraded
    Active Devices : 3
   Working Devices : 3
    Failed Devices : 1
     Spare Devices : 0

            Layout : near=2
        Chunk Size : 512K

Consistency Policy : resync

              Name : localhost.localdomain:0  (local to host localhost.localdomain)
              UUID : 7011a5e6:862c3556:6bbba92b:8a61ce4e
            Events : 19

    Number   Major   Minor   RaidDevice State
       -       0        0        0      removed
       1     259        4        1      active sync set-B   /dev/nvme0n3
       2     259        5        2      active sync set-A   /dev/nvme0n4
       3     259        6        3      active sync set-B   /dev/nvme0n5

       0     259        3        -      faulty   /dev/nvme0n2

在RAID 10级别的磁盘阵列中，当RAID 1磁盘阵列中存在一个故障盘时并不影响RAID 10磁盘阵列的使用。当购买了新的硬盘设备后再使用mdadm命令来予以替换即可，在此期间我们可以在/RAID目录中正常地创建或删除文件。由于我们是在虚拟机中模拟硬盘，所以先重启系统，然后再把新的硬盘添加到RAID磁盘阵列中。

[root@localhost ~]# umount /mnt/RAID10
#有时候失败，告诉设备忙，-f参数都没用
#可以使用fuser -mk /mnt/RAID10命令杀死所有占用该文件的进程

# 先热移除/dev/nvme0n2
[root@localhost ~]# mdadm /dev/md0 -r /dev/nvme0n2
mdadm: hot removed /dev/nvme0n2 from /dev/md0
[root@localhost ~]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Nov 14 17:07:34 2024
        Raid Level : raid10
        Array Size : 10475520 (9.99 GiB 10.73 GB)
     Used Dev Size : 5237760 (5.00 GiB 5.36 GB)
      Raid Devices : 4
     Total Devices : 3
       Persistence : Superblock is persistent

       Update Time : Fri Nov 15 10:09:16 2024
             State : clean, degraded
    Active Devices : 3
   Working Devices : 3
    Failed Devices : 0
     Spare Devices : 0

            Layout : near=2
        Chunk Size : 512K

Consistency Policy : resync

              Name : localhost.localdomain:0  (local to host localhost.localdomain)
              UUID : 7011a5e6:862c3556:6bbba92b:8a61ce4e
            Events : 22

    Number   Major   Minor   RaidDevice State
       -       0        0        0      removed
       1     259        4        1      active sync set-B   /dev/nvme0n3
       2     259        5        2      active sync set-A   /dev/nvme0n4
       3     259        6        3      active sync set-B   /dev/nvme0n5
# 再重新添加/dev/nvme0n2
[root@localhost ~]# mdadm /dev/md0 -a /dev/nvme0n2
mdadm: added /dev/nvme0n2
[root@localhost ~]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Thu Nov 14 17:07:34 2024
        Raid Level : raid10
        Array Size : 10475520 (9.99 GiB 10.73 GB)
     Used Dev Size : 5237760 (5.00 GiB 5.36 GB)
      Raid Devices : 4
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Fri Nov 15 10:10:25 2024
             State : clean, degraded, recovering
    Active Devices : 3
   Working Devices : 4
    Failed Devices : 0
     Spare Devices : 1

            Layout : near=2
        Chunk Size : 512K

Consistency Policy : resync

    Rebuild Status : 31% complete

              Name : localhost.localdomain:0  (local to host localhost.localdomain)
              UUID : 7011a5e6:862c3556:6bbba92b:8a61ce4e
            Events : 28

    Number   Major   Minor   RaidDevice State
       4     259        3        0      spare rebuilding   /dev/nvme0n2
       1     259        4        1      active sync set-B   /dev/nvme0n3
       2     259        5        2      active sync set-A   /dev/nvme0n4
       3     259        6        3      active sync set-B   /dev/nvme0n5
# 会发现，刚添加上的磁盘处于rebuilding的状态，等待一会儿，就会恢复正常了。

# 重新再次挂载即可正常使用
[root@localhost ~]# mount /dev/md0 /mnt/RAID10/
[root@localhost ~]# df -h
Filesystem           Size  Used Avail Use% Mounted on
devtmpfs             4.0M     0  4.0M   0% /dev
tmpfs                872M     0  872M   0% /dev/shm
tmpfs                349M  6.3M  343M   2% /run
/dev/mapper/rl-root   17G  1.7G   16G  10% /
/dev/nvme0n1p1       960M  261M  700M  28% /boot
tmpfs                175M     0  175M   0% /run/user/0
/dev/md0             9.8G  1.1G  8.3G  11% /mnt/RAID10

# 有的时候，可能会存在/dev/nvme0n2无法添加的情况，对于这种情况，只能将整个整列全部删除干净之后重新创建

RAID 5阵列实验+备份盘

为了避免多个实验之间相互发生冲突，我们需要保证每个实验的相对独立性，为此需要大家自行将虚拟机还原到初始状态。

部署RAID 5磁盘阵列时，至少需要用到3块硬盘，还需要再加一块备份硬盘，所以总计需要在虚拟机中模拟4块硬盘设备

现在创建一个RAID 5磁盘阵列+备份盘。在下面的命令中，参数-n 3代表创建这个RAID 5磁盘阵列所需的硬盘数，参数-l 5代表RAID的级别，而参数-x 1则代表有一块备份盘。当查看/dev/md0（即RAID 5磁盘阵列的名称）磁盘阵列的时候就能看到有一块备份盘在等待中了。

[root@localhost ~]# mdadm -Cv /dev/md0 -n 3 -l 5 -x 1 /dev/nvme0n2 /dev/nvme0n3 /dev/nvme0n4 /dev/nvme0n5
mdadm: layout defaults to left-symmetric
mdadm: layout defaults to left-symmetric
mdadm: chunk size defaults to 512K
mdadm: size set to 5237760K
mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.
[root@localhost ~]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Fri Nov 15 10:33:07 2024
        Raid Level : raid5
        Array Size : 10475520 (9.99 GiB 10.73 GB)
     Used Dev Size : 5237760 (5.00 GiB 5.36 GB)
      Raid Devices : 3
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Fri Nov 15 10:33:33 2024
             State : clean
    Active Devices : 3
   Working Devices : 4
    Failed Devices : 0
     Spare Devices : 1

            Layout : left-symmetric
        Chunk Size : 512K

Consistency Policy : resync

              Name : localhost.localdomain:0  (local to host localhost.localdomain)
              UUID : 8f9130a4:06668353:958e7628:985d1167
            Events : 18

    Number   Major   Minor   RaidDevice State
       0     259        3        0      active sync   /dev/nvme0n2
       1     259        4        1      active sync   /dev/nvme0n3
       4     259        5        2      active sync   /dev/nvme0n4

       3     259        6        -      spare   /dev/nvme0n5

将部署好的RAID 5磁盘阵列格式化为ext4文件格式，然后挂载到目录上，之后就可以使用了。

[root@localhost ~]# mkfs.ext4 /dev/md0
mke2fs 1.46.5 (30-Dec-2021)
Creating filesystem with 2618880 4k blocks and 655360 inodes
Filesystem UUID: 33c5ee4e-82de-4c0f-98f1-88cda85292ea
Superblock backups stored on blocks:
        32768, 98304, 163840, 229376, 294912, 819200, 884736, 1605632

Allocating group tables: done
Writing inode tables: done
Creating journal (16384 blocks): done
Writing superblocks and filesystem accounting information: done

[root@localhost ~]# mkdir /mnt/RAID5
[root@localhost ~]# echo "/dev/md0 /mnt/RAID5 ext4 defaults 0 0" >> /etc/fstab
[root@localhost ~]# mount -a
mount: (hint) your fstab has been modified, but systemd still uses
       the old version; use 'systemctl daemon-reload' to reload.
[root@localhost ~]# systemctl daemon-reload
[root@localhost ~]# mount -a
[root@localhost ~]# df -h
Filesystem           Size  Used Avail Use% Mounted on
devtmpfs             4.0M     0  4.0M   0% /dev
tmpfs                872M     0  872M   0% /dev/shm
tmpfs                349M  6.3M  343M   2% /run
/dev/mapper/rl-root   17G  1.7G   16G  10% /
/dev/nvme0n1p1       960M  261M  700M  28% /boot
tmpfs                175M     0  175M   0% /run/user/0
/dev/md0             9.8G   24K  9.3G   1% /mnt/RAID5

把硬盘设备/dev/nvme0n2移出磁盘阵列，然后迅速查看/dev/md0磁盘阵列的状态

[root@localhost ~]# mdadm /dev/md0 -f /dev/nvme0n2
mdadm: set /dev/nvme0n2 faulty in /dev/md0
# /dev/nvme0n5由原来的spare顶上来变成spare-building
[root@localhost ~]# mdadm -D /dev/md0
/dev/md0:
           Version : 1.2
     Creation Time : Fri Nov 15 10:33:07 2024
        Raid Level : raid5
        Array Size : 10475520 (9.99 GiB 10.73 GB)
     Used Dev Size : 5237760 (5.00 GiB 5.36 GB)
      Raid Devices : 3
     Total Devices : 4
       Persistence : Superblock is persistent

       Update Time : Fri Nov 15 10:41:21 2024
             State : clean, degraded, recovering
    Active Devices : 2
   Working Devices : 3
    Failed Devices : 1
     Spare Devices : 1

            Layout : left-symmetric
        Chunk Size : 512K

Consistency Policy : resync

    Rebuild Status : 11% complete

              Name : localhost.localdomain:0  (local to host localhost.localdomain)
              UUID : 8f9130a4:06668353:958e7628:985d1167
            Events : 21

    Number   Major   Minor   RaidDevice State
       3     259        6        0      spare rebuilding   /dev/nvme0n5
       1     259        4        1      active sync   /dev/nvme0n3
       4     259        5        2      active sync   /dev/nvme0n4

       0     259        3        -      faulty   /dev/nvme0n2
# 然后过一会儿，/dev/nvme0n5的状态就会变成active sync
